Kotvenie do betónu: Kedy použiť oceľové kotvy a kedy chemické kotvy?

Prečo na kotvení záleží

Pre bezpečnosť akejkoľvek stavby, či už počas výstavby alebo pri jej používaní, je kľúčové správne vyhotovenie spojov. Práve spojovacie prvky, ako sú chemické a mechanické kotvy, prenášajú všetky sily z pripevňovanej konštrukcie do podkladu (napríklad betónu). Používajú sa najmä tam, kde potrebuješ spoľahlivo preniesť stredné až vysoké zaťaženia. Nejde len o technický detail – ide o základ stability a bezpečnosti tvojej investície.

Výber správnej kotvy: Čo musíš zvážiť

Najdôležitejším krokom je správny výber kotvy. Nestačí len vziať prvú, ktorá ti príde pod ruku. Musíš zohľadniť niekoľko faktorov:

Podklad (Betón): Poznaj, do čoho kotvíš

Materiál a jeho stav

Je to betón? Aký starý? Je pevný alebo drobivý? Je v ňom riziko vzniku trhlín (prasknutý betón), alebo je celistvý (neprassknutý betón)? Toto je zásadné, pretože nie každá kotva je vhodná do každého betónu. Kotvy pre prasknutý betón majú špeciálne schválenie (často označené ako "Option 1" v ETA) a sú nevyhnutné pre stropy alebo nosníky, kde môže vznikať ťahové napätie. Použiť kotvu určenú len pre neprasknutý betón tam, kde hrozia trhliny, je hazard. Ak si nie si istý, vždy radšej siahni po kotve schválenej aj pre prasknutý betón.

Pevnosť betónu

Vyjadruje sa triedou (napr. C20/25, čo znamená charakteristickú pevnosť v tlaku 20 MPa meranú na valci a 25 MPa na kocke). Jednoducho povedané, čím vyššia trieda, tým je betón pevnejší a tým pádom zvyčajne aj kotva v ňom unesie väčšie zaťaženie. Ak kotvíš do betónu s nižšou pevnosťou, alebo do starého či neznámeho betónu, musíš počítať s tým, že reálna nosnosť kotvy môže byť nižšia, než uvádza tabuľka pre štandardný betón. V takých prípadoch môže byť potrebné zvoliť väčší priemer kotvy, väčšiu hĺbku kotvenia, alebo dokonca overiť skutočnú únosnosť výťažnou skúškou priamo na mieste. Pevnosť betónu priamo ovplyvňuje, ako sa zaťaženie prenáša a aký typ porušenia môže nastať.

Vlhkosť podkladu

Je betón pri montáži suchý, vlhký, alebo je vyvŕtaná diera dokonca plná vody? Toto je mimoriadne dôležité hlavne pre chemické kotvy. Voda v otvore môže:

• Spomaliť čas tvrdnutia živice: Musíš počítať s dlhšou technologickou prestávkou, než budeš môcť kotvu zaťažiť.
• Znížiť priľnavosť a nosnosť: Niektoré živice strácajú vo vlhkom prostredí časť svojej pevnosti, pretože voda bráni dokonalému spojeniu s betónom.
• Skomplikovať čistenie: Dostať všetok prach a kal z mokrej diery je náročnejšie, ale stále absolútne nevyhnutné!

ALE POZOR: Existujú moderné chemické kotvy (živice), ktoré sú špeciálne vyvinuté a certifikované (majú ETA schválenie) aj pre aplikáciu do vlhkých alebo vodou zaplavených dier bez výraznej straty nosnosti. Vždy si preto musíš skontrolovať technický list konkrétneho produktu, či je pre takéto podmienky vhodný!

Pre mechanické kotvy zvyčajne vlhkosť podkladu nepredstavuje taký zásadný problém z hľadiska ich funkčnosti (princíp trenia alebo tvarového spoja funguje aj vo vlhkom prostredí), aj keď dôkladné vyčistenie diery od vrtného kalu je stále dôležité.

Zaťaženie: Čo a ako bude kotva niesť?

Typ a veľkosť síl

Aké veľké zaťaženie bude na kotvu pôsobiť? Poznáme hlavne tieto základné smery a ich kombinácie:

• Ťah (axiálny ťah, vytrhávanie): Sila pôsobí kolmo na povrch betónu a snaží sa kotvu vytiahnuť priamo von z otvoru. Predstav si napríklad zavesené svietidlo, podhľad, ťažný kábel alebo kotvenie markízy, kde vietor vytvára zdvihovú silu. Pre väčšinu kotiev je práve odolnosť voči vytrhnutiu (ťahová nosnosť) jedným z najdôležitejších parametrov.
• Šmyk (strih): Sila pôsobí rovnobežne s povrchom betónu a snaží sa kotvu "odstrihnúť" alebo posunúť do strany. Príkladom je upevnenie zábradlia na stenu alebo nosníka na stĺp.

Ed – návrhový účinok zaťaženia), sa získajú vynásobením charakteristických zaťažení príslušnými súčiniteľmi spoľahlivosti (bezpečnostnými faktormi) podľa platných noriem (napr. Eurokódy). Tieto faktory zohľadňujú neistoty v odhade zaťažení a zabezpečujú dostatočnú rezervu.

Charakter zaťaženia

Pôjde o statické zaťaženie (stála váha, napr. potrubie), dynamické zaťaženie (vibrácie, otrasy od strojov, zábradlia) alebo dokonca seizmické zaťaženie (v oblastiach s rizikom zemetrasenia)? Každý typ si vyžaduje inak odolné kotvy (pre seizmiku kotvy s certifikáciou C1/C2).

Nosnosť (Ed ≤ Rd)

Každá kvalitná kotva má v technickom liste (ETA – Európske technické posúdenie) definovanú svoju návrhovú odolnosť (Rd). Tvoje vypočítané zaťaženie (návrhový účinok zaťaženia Ed) nesmie túto hodnotu nikdy prekročiť. Pri výpočtoch sa zohľadňujú aj rôzne redukčné faktory (napr. pre skupiny kotiev, okrajové vzdialenosti atď.). Veľkosť zaťaženia priamo ovplyvňuje potrebný priemer kotvy a hĺbku kotvenia.

Prostredie: Kde bude kotva slúžiť?

Vlhkosť a chemikálie

Bude kotva v suchom interiéri, vonku na daždi, v agresívnom priemyselnom prostredí, pri mori (soľ) alebo v bazéne (chlór)? Od toho závisí potrebná antikorózna ochrana:

• Suchý interiér: Zvyčajne stačí štandardná galvanicky pozinkovaná oceľ.
• Vonku / Vlhko: Potrebuješ nerezovú oceľ A2.
• Agresívne prostredie: Nevyhnutná je vysoko odolná nerezová oceľ A4 alebo špeciálna HCR oceľ. Nesprávny výber vedie ku korózii a strate nosnosti!

Teplota

V akom teplotnom rozsahu bude kotva pracovať počas svojej životnosti, ale aj počas montáže? Teplota má významný vplyv, najmä na chemické kotvy, ale aj na mechanické pri extrémnych podmienkach:

• Nízke teploty (mráz):
  • Pri montáži: Výrazne spomaľujú (až zastavujú) proces tvrdnutia chemických živíc. Niektoré živice majú špeciálne zimné verzie alebo vyžadujú predhrievanie kartuší. Je nutné presne dodržať časy tvrdnutia pre danú nízku teplotu uvedené v technickom liste (ETA)!
  • Počas životnosti: Veľmi nízke teploty môžu teoreticky ovplyvniť krehkosť oceľových častí, aj keď pri bežných kotvách a teplotách to nebýva problém.
• Vysoké teploty:
  • Pri montáži: Zrýchľujú tvrdnutie chemických živíc, čo skracuje čas na manipuláciu (tzv. "gel time" alebo doba spracovateľnosti). Príliš rýchle tvrdnutie môže byť problematické.
  • Počas životnosti: Dlhodobé vystavenie vysokým teplotám (napr. v blízkosti priemyselných pecí, komínov) môže znížiť pevnosť chemickej živice a aj samotnej ocele. Každá kotva má v ETA definovaný maximálny teplotný rozsah pre dlhodobé a krátkodobé zaťaženie.

Vždy skontroluj v ETA (Európskom technickom posúdení) konkrétnej kotvy povolené teplotné rozsahy pre montáž aj pre prevádzku. Líšia sa podľa typu živice a konštrukcie kotvy.

Požiarna odolnosť

Ak konštrukcia alebo jej časť, kam kotvíš, musí spĺňať požiadavky na požiarnu odolnosť (napr. únikové cesty, nosné prvky budov, protipožiarne systémy), je absolútne nevyhnutné použiť kotvy, ktoré sú špeciálne testované a certifikované na správanie pri požiari.

Čo to znamená?

• Požiarna odolnosť sa udáva v minútach (napr. R30, R60, R90, R120), počas ktorých si kotva v podmienkach normového požiaru udrží svoju nosnosť a zabezpečí stabilitu pripojeného prvku.
• Štandardné kotvy bez požiarnej certifikácie pri vysokých teplotách požiaru rýchlo strácajú pevnosť (oceľ mäkne, živica degraduje) a môžu zlyhať, čo môže viesť ku kolapsu konštrukcie.

Nikdy nepoužívaj bežnú kotvu tam, kde je predpísaná požiarna odolnosť! Vždy hľadaj produkty s platným ETA certifikátom, ktorý explicitne uvádza dosiahnutú triedu požiarnej odolnosti.

Mechanické kotvy: Rýchla montáž a sila trenia/tvaru

Mechanické (kovové) kotvy sa osádzajú do predvŕtaných dier a fungujú na princípe:

• Rozopretia (trenia): Klinové, objímkové kotvy sa pri uťahovaní (na predpísaný moment!) alebo zatĺkaní rozoprú a tlačia na steny otvoru.
• Tvarového spoja: Skrutky do betónu si samy vyrežú závit do betónu.

Výhody mechanických kotiev:

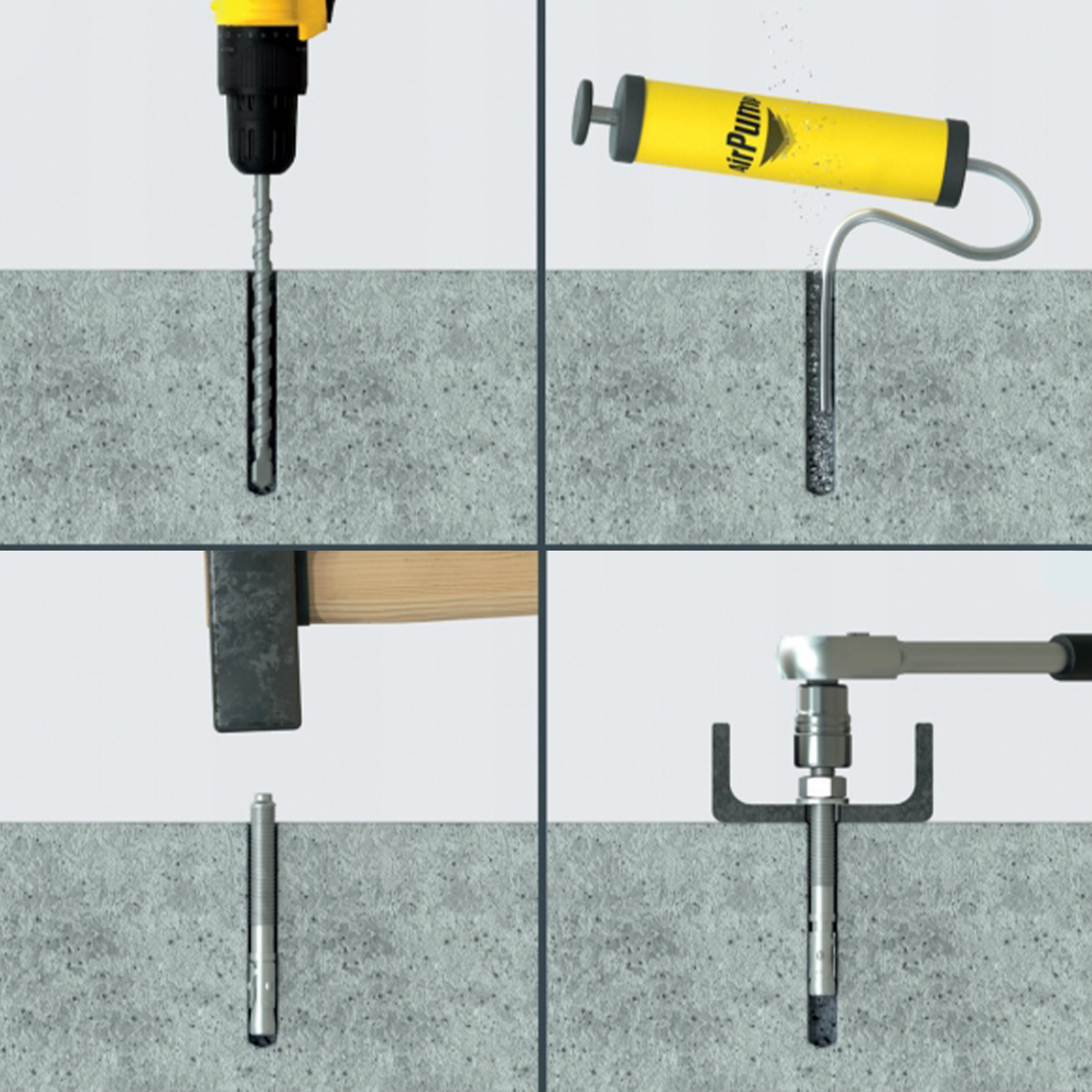

• Rýchla montáž: Zvyčajne stačí vyvŕtať, vyčistiť, osadiť a dotiahnuť/zatĺcť.
• Okamžitá zaťažiteľnosť: Kotva drží hneď po montáži, nemusíš čakať na vytvrdnutie ako pri chemických.
• Jednoduchosť: Montáž je často intuitívnejšia.
• Demontovateľnosť: Skrutky do betónu sa dajú zvyčajne demontovať.

Nevýhody mechanických kotiev:

• Vnášajú napätie do betónu: Rozopretie vytvára tlak, preto vyžadujú dodržanie minimálnych okrajových vzdialeností (cmin) od hrany betónu a minimálnych osových vzdialeností (smin) medzi kotvami, aby nedošlo k odštiepeniu betónu. Tieto vzdialenosti sú často väčšie ako pri chemických kotvách.
• Menej vhodné do prasknutého betónu: V trhline môže rozperná kotva stratiť svoju účinnosť (znížená nosnosť).
• Nižšia tesnosť: Spoj nie je vodotesný.

Kvalitné mechanické kotvy sú navrhnuté tak, aby aj pri princípe rozopretia umožňovali čo najlepšie montážne parametre (optimalizované vzdialenosti) a efektívne prenášali zaťaženie vďaka premyslenej konštrukcii a pevnosti materiálu.

Chemické kotvy: Lepenie s vysokou pevnosťou

Chemické kotvy fungujú na báze dvojzložkovej živice (chemickej malty), ktorá po zmiešaní a aplikácii do vyvŕtanej a dokonale vyčistenej diery vytvrdne a prilepí kotviaci prvok (závitovú tyč, výstuž) k betónu.

Výhody chemických kotiev:

• Nevnášajú napätie do betónu: Sú ideálne pre kotvenie blízko okrajov a s malými osovými vzdialenosťami.
• Vysoká nosnosť: Často dosahujú najvyššie možné únosnosti.
• Ideálne do prasknutého betónu: Správne navrhnuté a aplikované chemické kotvy fungujú spoľahlivo aj v trhlinách.
• Tesnosť spoja: Vytvrdnutá živica otvor zvyčajne aj zatesní proti vode.
• Variabilita: Umožňujú kotviť rôzne typy prvkov a aj do rôznych hĺbok.

Nevýhody chemických kotiev:

• Nutnosť dokonalého čistenia diery: Toto je absolútne kritický krok! Zvyšky prachu dramaticky znižujú nosnosť. Postup vyfúkať-vykefovať-vyfúkať treba dodržať.
• Čas tvrdnutia: Po aplikácii musíš počkať, kým živica vytvrdne (čas závisí od typu živice a teploty), až potom môžeš spoj zaťažiť (technologická prestávka).
• Vyššia cena: Zvyčajne sú drahšie ako bežné mechanické kotvy.
• Citlivosť na teplotu pri aplikácii: Nízke teploty spomaľujú tvrdnutie, vysoké ho môžu príliš urýchliť.

Montážne detaily, na ktoré nezabudni

• Správne vŕtanie: Použi správny priemer vrtáka a dodrž predpísanú hĺbku diery. Vŕtaj kolmo. Ak narazíš na výstuž, nepokúšaj sa ju prevŕtať, posuň dieru.
• Čistenie diery: Zopakujem – je to kľúčové, hlavne pre chemické kotvy!
• Dodržanie montážnych parametrov: Okrem vzdialeností (cmin, smin) a hĺbky kotvenia (hef) dbaj aj na minimálnu hrúbku betónového prvku (hmin). Všetky tieto hodnoty nájdeš v technickom liste (ETA) konkrétnej kotvy.

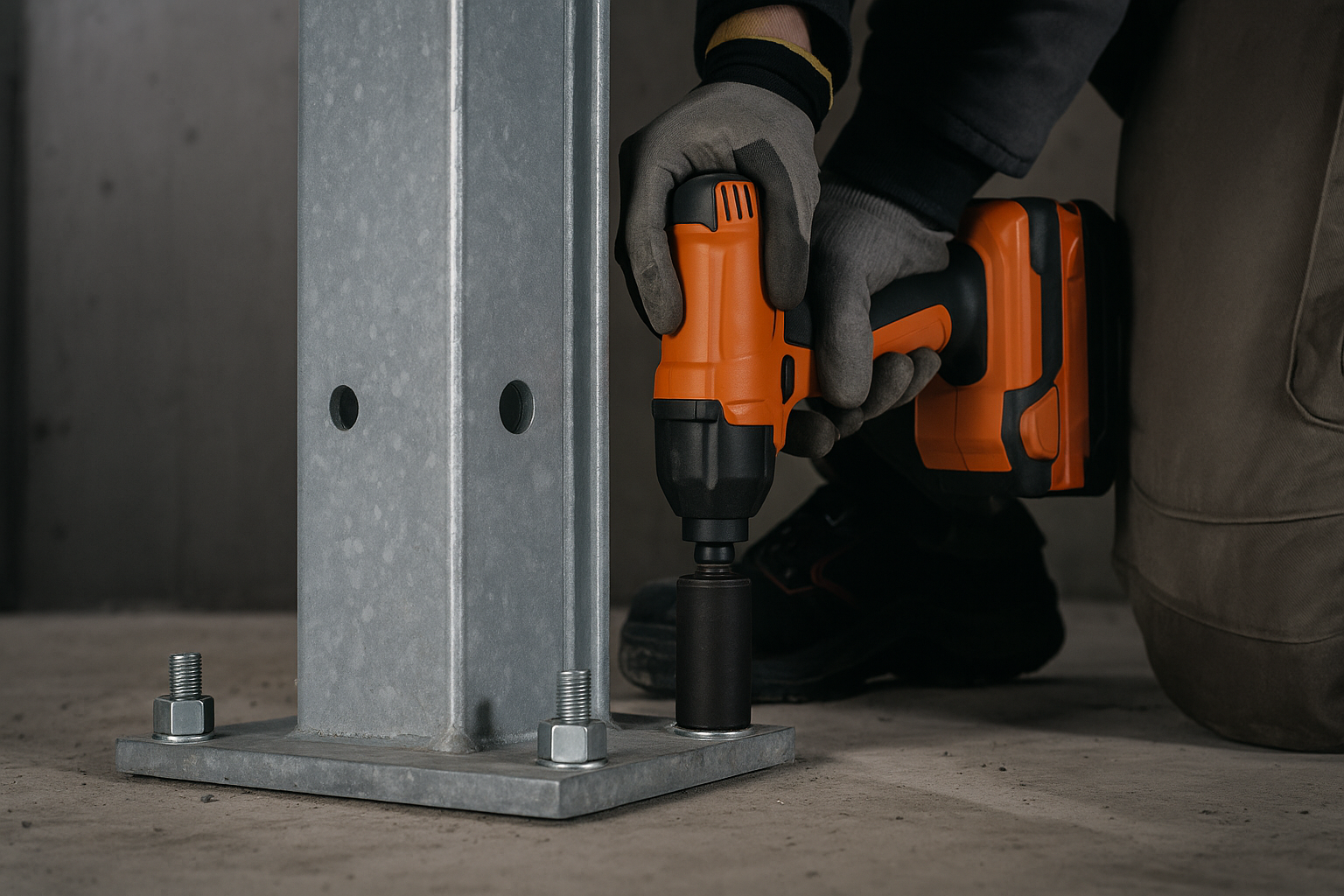

• Uťahovací moment (pre mechanické): Ak je predpísaný, použi momentový kľúč. Príliš malé alebo príliš veľké dotiahnutie je zlé.
• Čas tvrdnutia (pre chemické): Rešpektuj čas uvedený výrobcom pre danú teplotu.

Často kladené otázky (FAQ) o kotvení do betónu

Tu sú odpovede na niektoré bežné otázky, ktoré si ľudia kladú pri kotvení do betónu:

1. Aká je najlepšia kotva do betónu?

   Neexistuje jedna "najlepšia" kotva pre všetky situácie. Výber závisí od toho, čo potrebujete:

   • Pre rýchlu montáž a okamžité zaťaženie sú dobré mechanické kotvy (napr. klinové alebo skrutky do betónu), ak máte dosť miesta od kraja.
   • Pre najvyššiu nosnosť, kotvenie blízko okraja, alebo do prasknutého betónu sú často najlepšie chemické kotvy (lepidlá).
   • Vždy vyberajte podľa typu betónu, veľkosti zaťaženia a prostredia (vlhko, zima, riziko hrdzavenia).

2. Môžem použiť obyčajné skrutky do dreva alebo kovu priamo do betónu?

   Nie, obyčajné skrutky nie sú navrhnuté pre betón a nebudú v ňom držať bezpečne. Musíte použiť buď špeciálne skrutky do betónu, alebo kotvy (mechanické či chemické) určené pre tento podklad.

3. Ako hlboko má ísť kotva do betónu?

   Hĺbka (odborne efektívna kotevná hĺbka hef) je veľmi dôležitá pre pevnostné parametre kotvy. Závisí od typu a veľkosti kotvy. Presnú minimálnu hĺbku nájdete vždy v návode od výrobcu alebo v technickom liste (ETA). Nikdy nekotvite plytšie, než je predpísané!

4. Potrebujem špeciálny vrták na vŕtanie do betónu?

   Áno, potrebujete vrták určený špeciálne pre betón (zvyčajne s tvrdokovovým hrotom). Bežné vrtáky do dreva alebo kovu si s betónom neporadia. Na vŕtanie do betónu sa zvyčajne používa vŕtačka s príklepom.

5. Ako blízko k okraju betónu môžem dať kotvu?

   Toto je kritické! Každá kotva potrebuje určitú minimálnu vzdialenosť od okraja. Táto okrajová vzdialenosť (cmin) je iná pre rôzne kotvy. Ak kotvu umiestnite príliš blízko, betón sa môže pri zaťažení odlomiť. Presnú minimálnu vzdialenosť nájdete v návode ku kotve (ETA).

6. Čo ak pri vŕtaní do betónu narazím na kov (výstuž)?

   Je to bežné, betón býva vystužený oceľovými tyčami. Ak narazíte na tvrdý odpor, pravdepodobne ste trafili výstuž. Nepokúšajte sa ju nasilu prevŕtať bežným vrtákom. Najlepšie je dieru o kúsok posunúť. Ak to nie je možné, poraďte sa s odborníkom.

7. Naozaj musím čistiť dieru pred osadením kotvy do betónu?

   ÁNO, ABSOLÚTNE! Najmä pri chemických kotvách je to najdôležitejší krok montáže. Prach bráni spojeniu kotvy s betónom. Zle vyčistená diera môže znížiť nosnosť o desiatky percent! Vyfúkať - vykefovať - vyfúkať je minimum.

8. Ako dlho schne chemická kotva v betóne?

   Čas tuhnutia (kedy môžete kotvu zaťažiť) závisí od typu živice a hlavne od teploty betónu. V teple to môže byť pol hodina, v chlade aj niekoľko hodín. Presné časy pre rôzne teploty sú vždy uvedené na obale alebo v ETA. Dodržte ich – technologická prestávka je dôležitá!

Neriskuj, kotvi s rozumom

Správne kotvenie nie je veda, ale vyžaduje si pozornosť a dodržanie postupov. Výber správnej kotvy podľa podkladu, zaťaženia a prostredia, spolu s precíznou montážou podľa návodu výrobcu (ETA), sú základom bezpečného a trvácneho spoja. Používaj certifikované produkty a nepodceňuj žiadny krok – najmä nie čistenie diery pri chemických kotvách. Tvoja bezpečnosť a životnosť konštrukcie za tú námahu stoja.
